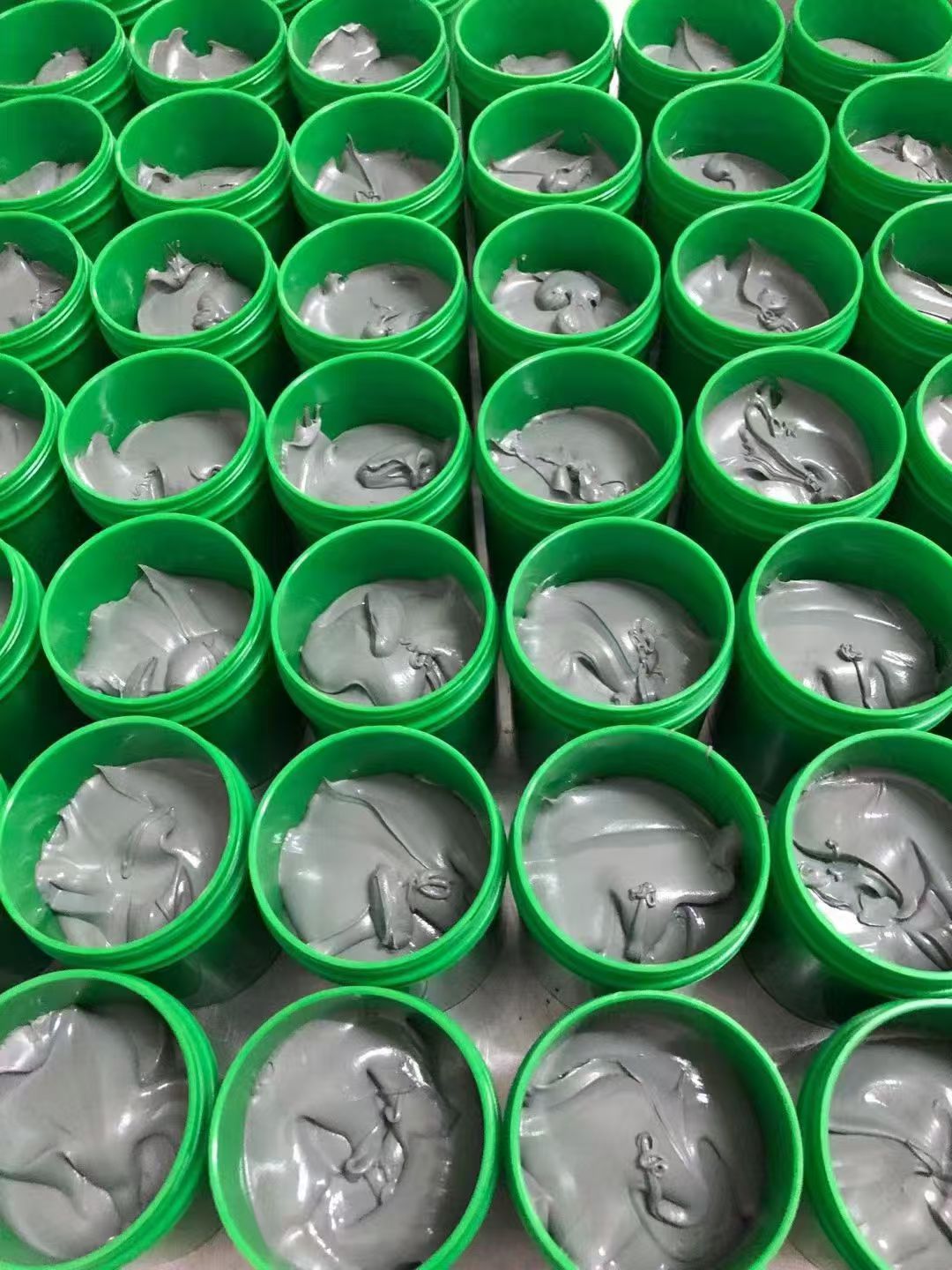

环保无卤锡膏ROHS认证，手机LED电路板焊接专用

手机LED电路板焊接需同时满足高精度电子制造与LED散热可靠性的双重需求，专用环保无卤锡膏必须符合ROHS认证，且需针对手机电路板的细间距、热敏感元件及多次回流工艺进行优化。

其核心选择标准为：采用无铅合金（如SAC305或SnBiAg系）、无卤助焊剂（卤素含量＜0.05%）、超细颗粒（Type 4/T5级），以平衡焊接强度、低温适应性与环保合规性。

一、关键材料特性要求

1. 合金成分与熔点适配

主流配方：

SAC305（锡96.5%/银3%/铜0.5%）：适用于手机主控板与LED驱动电路的焊接，熔点约217℃，机械强度高、抗跌落性能好，可满足手机频繁振动场景的需求。

SnBiAg系低温合金（如Sn42Bi58Ag0.4）：熔点138~172℃，适用于LED芯片直连焊盘等热敏感区域，避免高温损伤荧光粉或微间距焊点，同时需通过添加镍/钴增强相弥补脆性缺陷。

禁用有铅锡膏：手机产品需100%符合ROHS无铅要求（铅含量＜0.1%），避免出口合规风险。

2. 无卤助焊剂与环保认证

卤素含量：必须严格控制氯（Cl）、溴（Br）总量＜0.05%（即500ppm），避免残留腐蚀电路或引发电化学迁移。

助焊剂活性：选择ROL0或ROL1级中等活性配方，既能有效清除氧化层，又可减少清洗需求，适配手机高密度PCB的免清洗工艺。

ROHS与REACH认证：需提供第三方检测报告，确保无铅、无卤、无邻苯二甲酸盐等有害物质。

二、工艺适配性核心参数

1. 颗粒尺寸与印刷精度

Type 4（20~38μm）或Type 5（10~25μm）焊粉：手机LED电路板常含0.3mm以下细间距元件（如LED驱动IC），需超细颗粒保障印刷一致性，避免桥接或空洞。

低空洞率设计：焊点空洞率需＜5%（汽车电子级标准），以确保LED散热路径畅通，防止结温升高导致光衰加速。

2. 热管理与可靠性

回流温度窗口：峰值温度需控制在240~250℃（SAC305）或170~200℃（SnBiAg系），避免手机FPC软板或微型传感器受热变形。

抗热疲劳性能：焊点需通过-40℃~85℃热循环500次以上无开裂测试，适应手机频繁温变环境。

三、手机LED电路板的特殊注意事项

1. 区分应用场景

屏幕背光LED：优先选用SAC305 Type 4锡膏，因背光电路需承受长期高功率散热，高导热性（65~70W/m·K）比低温焊接更重要。

指示灯/闪光灯LED：若焊点邻近塑料结构或柔性电路，建议用SnBiAg系中温锡膏（熔点＜200℃），避免二次回流时损伤已焊接元件。

2. 工艺控制要点

氮气保护回流：焊接时氧含量需＜100ppm，显著降低空洞率并提升润湿性，尤其适用于手机微型焊点。

避免过度清洗：无卤免清洗锡膏残留物表面绝缘电阻需≥1×10⁸Ω，若强制清洗可能损伤高密度电路。

四、推荐产品方向

1. 高可靠性场景（旗舰手机主控板）：

SAC305 Type 4无卤锡膏，金属含量88%~90%，粘度120~160Pa·s，需通过飞利浦昕诺飞实验室推力测试（焊点强度≥SAC0307标准）。

2. 热敏感LED区域（柔性屏背光模组）：

SnBiAg系中温锡膏（熔点172℃），氧含量＜50ppm，搭配超声波雾化制备的T5级焊粉，确保微间距填充率＞98%。

注意：实际选型需结合具体电路设计验证回流曲线，建议优先选择通过IPC-J-STD-004认证的知名品牌（如千住、优特尔、贺力斯），并要求供应商提供手机级跌落测

试与热循环数据报告。

手机LED电路板对焊接一致性的容忍度极低，批量生产前务必进行小样工艺验证。
