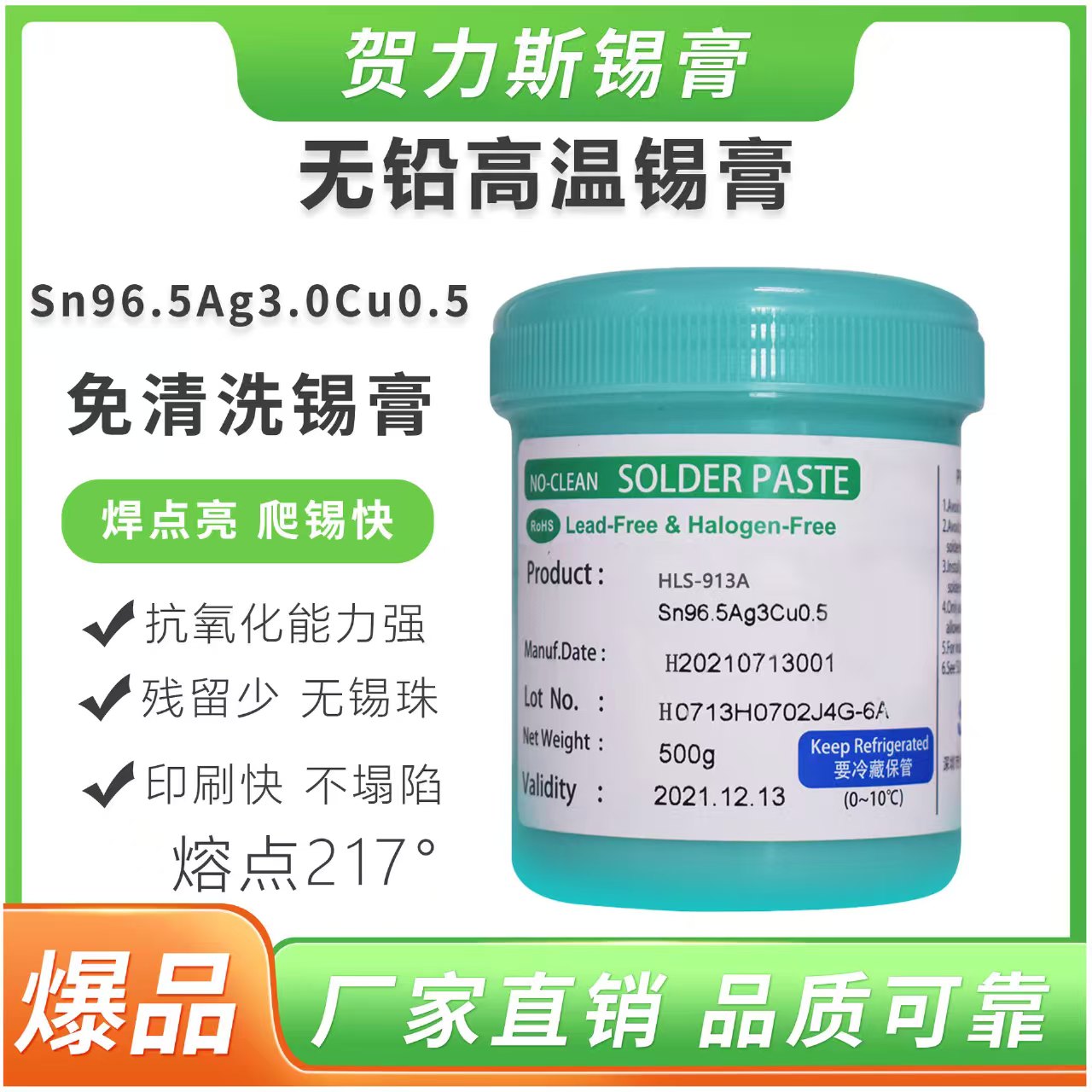

无铅高温锡膏SAC305 免清洗无卤 SMT贴片BGA芯片专用焊锡膏

SAC305锡膏是当前电子制造中应用最广泛的无铅焊料，具有环保、高可靠性和优异的焊接性能，特别适合SMT贴片和BGA芯片焊接工艺。

一、SAC305锡膏基本组成与特性

1. 核心成分

合金比例：由锡(Sn)96.5%、银(Ag)3.0%、铜(Cu)0.5%组成，符合JEIDA标准的无铅焊料

助焊剂类型：采用无卤素免清洗型助焊剂，不含卤化物，符合RoHS和REACH环保要求

外观特征：呈淡灰色膏状，无分层现象

2. 物理特性

熔点范围：217-219℃，比传统含铅锡膏(183℃)高约34℃，需匹配更高温度的回流焊工艺

颗粒尺寸：常用Type 4(20-38μm)，适用于0.4-1.0mm间距的BGA焊盘；细间距BGA(≤0.6mm)建议使用Type 5(15-25μm)

粘度范围：170-300 Pa·s(25℃)，确保良好的印刷成型性和抗坍塌性能

金属含量：90%-92%，直接影响焊点体积和强度

二、SAC305锡膏在BGA焊接中的优势

1. 焊接性能优势

优异的润湿性：在铜基板上可形成Cu6Sn5金属间化合物(IMC)，增强焊接可靠性

低空洞率：焊接后焊点空洞率低，特别适合BGA、QFN等精密封装

高电化学可靠性：增强所有低间距器件的电化学可靠性，减少短路风险

良好的转移效率：在面积比为0.50时转移效率>90%，模板寿命>8小时

2. 工艺适应性

免清洗特性：无需后续清洗工序，简化工艺流程，提高生产效率

宽工艺窗口：具有很大的可选择工艺参数范围，适应不同设备和工艺条件

抗干能力强：连续印刷8小时以上仍保持良好粘着力，适合大批量生产

兼容多种回流方式：可兼容氮气或空气回流，降低生产成本

三、SAC305锡膏在BGA焊接中的应用要点

1. 焊膏印刷参数

钢网厚度：0.12-0.15mm，对应0.3-0.8mm焊盘直径

开孔尺寸：比焊盘小5%-10%，例如0.36mm焊盘开孔0.33-0.34mm

印刷速度：20-50mm/s，细间距焊盘需降至10-20mm/s

脱模速度：0.5-2mm/s，缓慢脱模减少焊膏拉丝

2. 回流焊温度曲线

预热阶段：150-180℃，60-90s，升温速率1-2℃/s

恒温阶段：180-200℃，60-80s，确保助焊剂充分活化

回流阶段：峰值温度240-250℃，保持10-20s，使焊锡完全熔融

冷却阶段：控制降温速率2-3℃/s，避免焊点脆性增加

3. BGA焊接特别注意事项

焊盘准备：确保焊盘表面无氧化、无油污，推荐使用沉金(ENIG)或沉银工艺

贴装精度：方向偏差≤10%球距，方向偏差≤0.5°，需使用高精度贴片机

预热处理：使用预热台将PCB均匀加热至150°C-180°C，避免主板变形

热风枪操作：温度设为300°C-350°C，风量调至低至中风速，螺旋状加热

四、SAC305锡膏的储存与使用规范

1. 储存条件

最佳储存温度：0-10℃，保质期可达6个月

短期储存：不超过35℃条件下可保存3个月

避免冻结：低于0℃会导致焊料颗粒和助焊剂分离

2. 使用前准备

回温处理：使用前回温2-4小时至室温(20-25℃)

搅拌均匀：回温后手工搅拌2-5分钟或机器搅拌1分钟

避免污染：不能将使用过的锡膏与未使用过的锡膏置于同一容器

3. 开封后处理

密封保存：未用完的锡膏应旋紧盖子，避免空气中放置

使用期限：开封后在连续印刷条件下8小时内使用完毕为佳

五、SAC305锡膏的环保与安全

环保合规：符合RoHS指令，铅含量低于1000ppm，无卤素残留

安全使用：回流焊过程中产生少量挥发性气体，需确保良好通风

健康防护：皮肤接触后应立即用肥皂水清洗，废弃时按相关法规处理

SAC305锡膏凭借其优异的焊接性能、环保特性和工艺适应性，已成为现代电子制造中BGA芯片焊接的首选材料

。

正确选择和使用SAC305锡膏，结合合理的工艺参数设置，可显著提高BGA焊接的可靠性和生产效率，满足高密度、高可靠性电子产品的制造需求。
